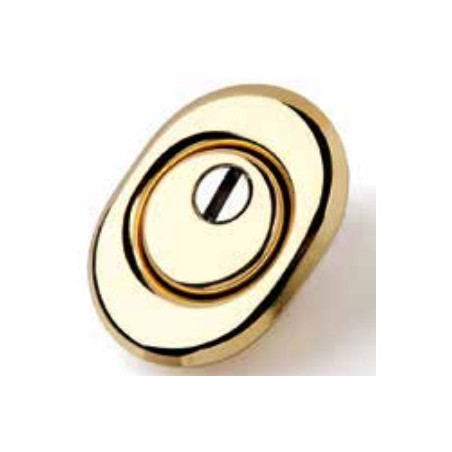

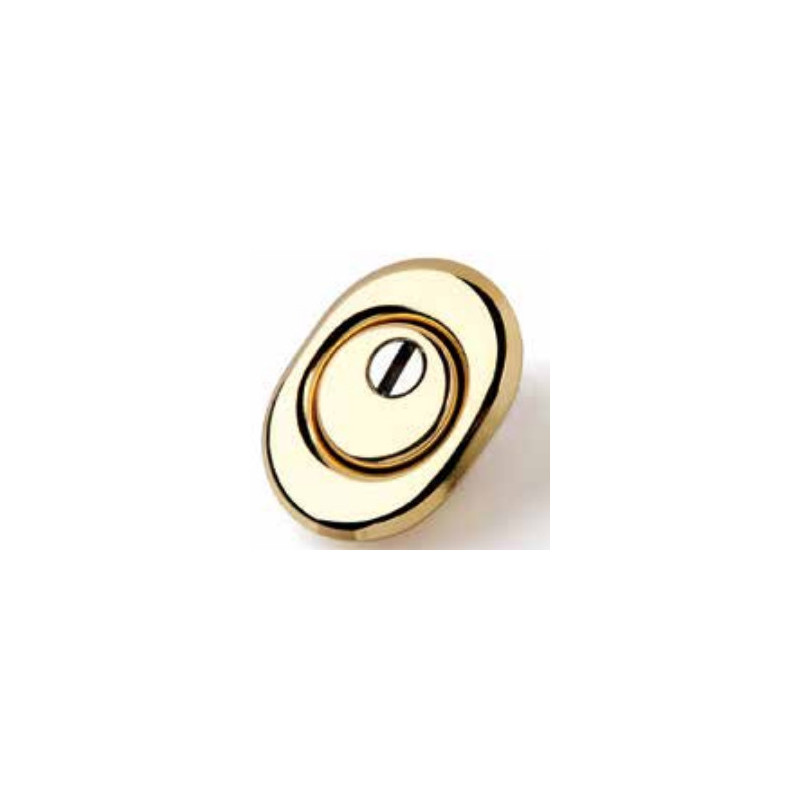

Призначення: захист євроциліндра від висвердлювання, вибивання та відриву. Комплект складається з круглої броненакладки Ø46 мм та овальної чашки для врізного монтажу в полотно броньованих/сталевих дверей.
- Код і виконання: F23/25/ANT46/CS — серія F23, розмір A=25, рознесення кріплення під двері ANT46, покриття сатинований хром (CS).
- Габарити й посадки:

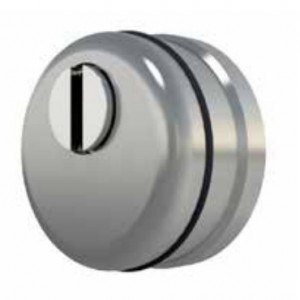

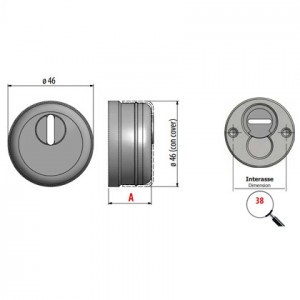

- Круглий протектор: Ø46 мм; міжось стяжних гвинтів — 38 мм.

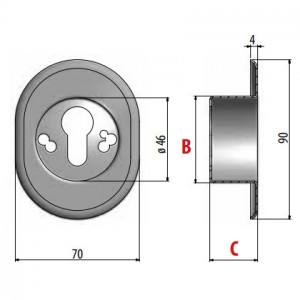

- Овальна «чашка»: 70 × 90 мм; B=50 мм (посадковий діаметр під блок Ø46 з технологічним запасом), C=25 мм (глибина «чашки»).
- A=25 мм — товщина (винос) бронеблоку.
- Матеріали: корпус протектора — сталь, цементація/карбонітрування (мін. твердість ~60 HRC); ротор — нержавіюча сталь.
- Кріплення: у комплекті два стяжні гвинти М6×40 зі спецсталі (руйнівне навантаження >2,3 кН на гвинт).
- Монтаж: врізний у полотно; сумісний із циліндрами Euro-профілю та більшістю врізних замків під циліндр.
- Покриття: сатинований хром — зносостійка рівномірно сатинована (тонке шліфування) фактура, без дзеркального блиску; прохолодний сріблясто-сірий матовий тон; майже не видно відбитків пальців.
Порада монтажнику: витримуйте міжось 38 мм, контроль глибини вибірки під C=25 мм і рівний притиск «чашки» до полотна; перевірте, щоб циліндр виступав у межах рекомендацій виробника замка.
